Lampu Ambien Kelas A

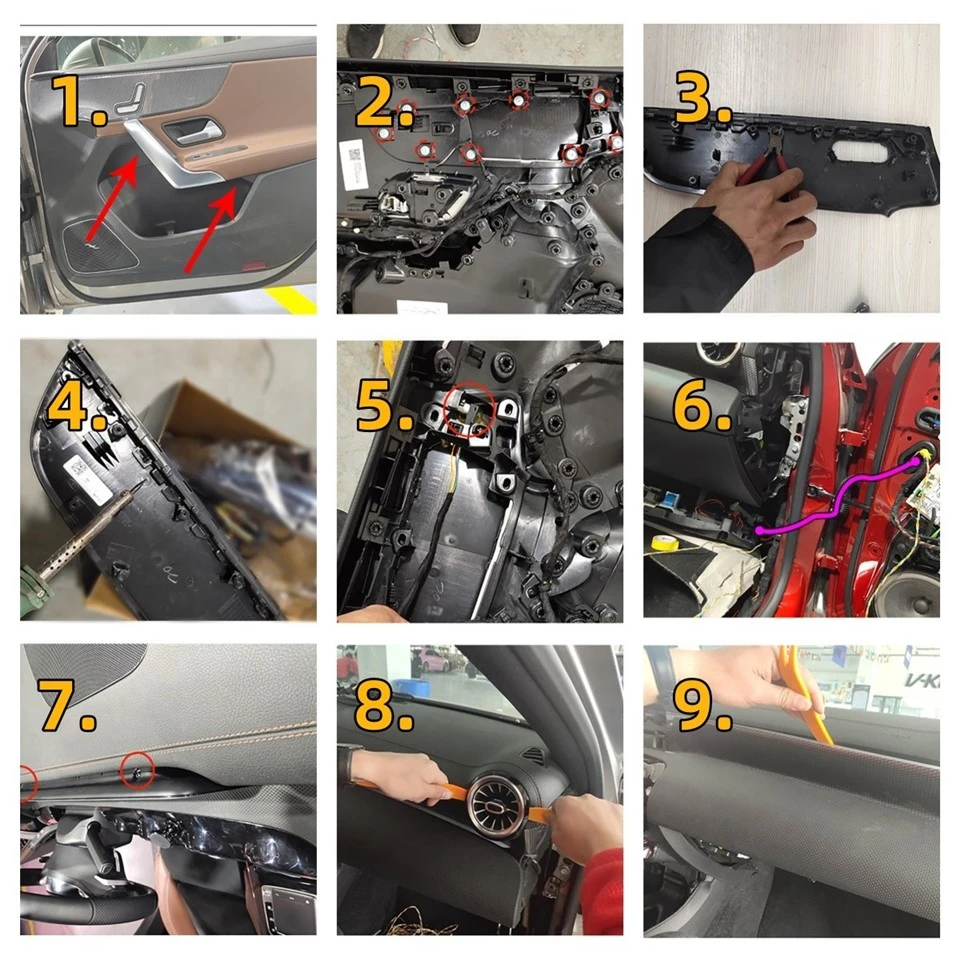

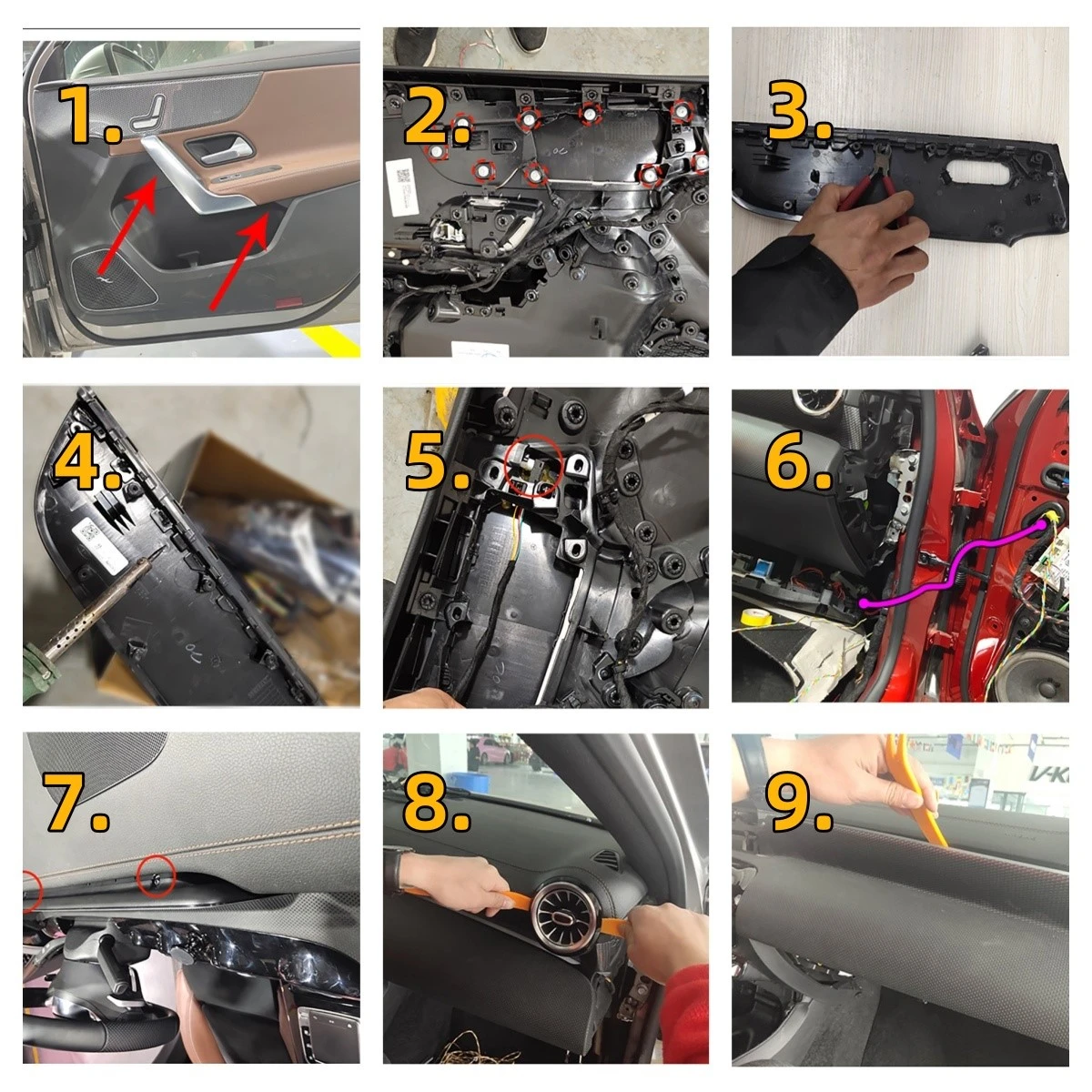

● Tanggalkan dua skru T30 dari anak panah, dan cungkil ke atas dari bawah dengan plat cungkil plastik nipis untuk mengeluarkan panel pintu.

● Longgarkan skru dalam bulatan merah dan tanggalkan papan kayu kecil.

● Gunakan playar pepenjuru, seterika pematerian elektrik atau mesin pemotong untuk mengeluarkan mata kimpalan plastik panel hiasan tanpa cahaya ambien kereta asal. Gunakan kaedah yang sama untuk mengeluarkan titik kimpalan panel hiasan kawalan pusat dan menggantikannya dengan jalur hiasan dengan cahaya ambien.

● Gunakan besi pematerian elektrik untuk mengimpal panel hiasan dengan cahaya ambien. Jika rasa tidak padat, anda juga boleh menggunakan gam cair panas untuk menguatkannya.

● Pasang kepala lampu sumber cahaya kami. Apabila memasang lampu, perhatikan sama ada kepala lampu dimasukkan pada tempatnya dan sama ada cip di dalamnya menghadap ke tengah jalur cahaya. Gunakan pita untuk mengikatnya bersama garisan kereta asal untuk mengelakkan tarikan dan menyebabkan kepala lampu jatuh.

● Dari bahagian dalam kereta, lepasi garis sambungan lampu ambien panel pintu dari hos pintu ke dalam panel pintu, dan pasangkannya dengan talian lampu ambien kami. Lampu ambien panel pintu dipasang.

● Terdapat dua skru T20 dalam bulatan merah. Selepas mengeluarkannya, angkatnya untuk mengeluarkan skrin instrumen kereta asal.

● Gunakan plat cungkil untuk mencungkil saluran keluar udara di kedua-dua belah dahulu. Hanya cungkil terus. Tiada skru di dalamnya. Jika terdapat juga lampu atmosfera saluran keluar udara tambahan, saluran keluar udara di bahagian tengah boleh dikeluarkan terus dengan memasangkannya.

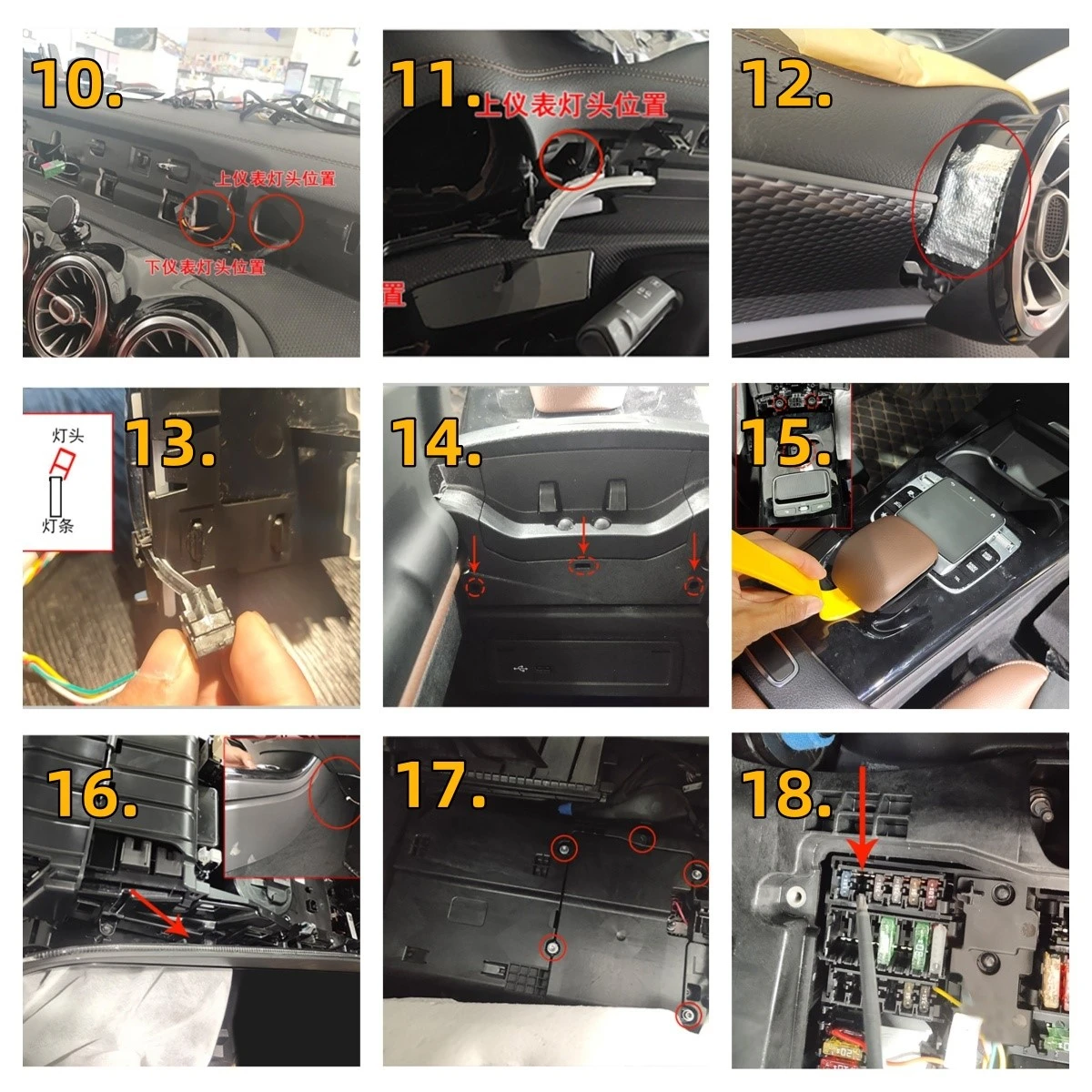

● Tanggalkan papan kayu ringan suasana instrumen. Tiada skru di dalamnya. Papan kayu ringan suasana instrumen dikimpal dengan jalur cahaya atmosfera syarikat kami dengan cara yang sama seperti papan lampu atmosfera pintu kereta. Apabila memasang wayar, abah-abah pendawaian dibahagikan kepada instrumen atas dan bawah. Beri perhatian untuk membezakan tiga kepala lampu daripada instrumen yang lebih rendah.

● Abah-abah pendawaian keluar dari lubang dalam gambar kiri. Beri perhatian untuk membezakan instrumen atas dan bawah. Apabila memasang papan lampu atmosfera, perhatikan kepala lampu dan tiub lampu dimasukkan ke tempatnya:

● Bar lampu pada instrumen dijajarkan dengan kertas pemantul. Kertas reflektif dilekatkan pada saluran keluar udara kanan. Gunakan prinsip kertas reflektif untuk menjadikan bar cahaya pada instrumen lebih terang dan lebih terang sekata.

●Untuk memasukkan kepala lampu, masukkan satu hujung secara menyerong dari sisi dan kemudian masukkan hujung yang satu lagi. Jangan masukkan kepala lampu secara terus, jika tidak jalur cahaya akan mudah pecah.

●Untuk mengeluarkan pelana, mula-mula gunakan pemutar skru kecil untuk menolak ke hadapan dari tiga lubang pada titik anak panah untuk menanggalkan trim suis kotak tempat letak tangan. Selepas mengeluarkannya, keluarkan dua skru di dalamnya.

●Gunakan plat cungkil untuk mencungkil bahagian kulit, yang mempunyai tiga skru. Tanggalkan dua skru di bawah suis kotak tempat letak tangan dan tiga skru di dalam skru ini, sejumlah lima skru dan angkat ke atas untuk mengeluarkan keseluruhan pelana. (Perhatikan bahawa lampu kotak tempat letak tangan kereta asal dan lampu cawan air sangat ketat. Apabila mengeluarkan, gunakan kepala rata kecil untuk membuka cangkangnya terlebih dahulu. Jangan tarik terus, jika tidak, jalur lampu kereta asal mudah pecah)

●Jalur cahaya lutsinar syarikat kami tersangkut pada kedua-dua belah bahagian dalam pelana. Kereta asal ada reserved slot. Empat kepala lampu lampu ambien syarikat kami tersangkut pada bar panduan cahaya lutsinar, dan garisan kepala lampu melepasi dari bahagian hadapan pelana ke lubang kaki kanan.

●Keluarkan lima skru dalam gambar kiri, plat pelindung plastik ambang pintu penumpang, plat segi tiga kanan dan plat pelindung tapak kaki, kemudian anda boleh menarik permaidani penumpang dan mencari fius. Bekalan kuasa modul lampu ambien kami disambungkan kepada F142, dan modul itu juga dipasang berhampiran sini.

●Lokasi fius F142
Bahagian belakang fius ialah lokasi modul di mana kami memasangkan talian CAN

●Cari palam STERN dalam modul SAM di bahagian belakang fius. Garis CAN ungu pada modul lampu ambien kami disambungkan ke pin 18. Putih disambungkan ke pin 8.
